เบรกเกอร์ (Breaker): อุปกรณ์สำคัญเพื่อความปลอดภัยในระบบไฟฟ้า

เบรกเกอร์ (Breaker) เป็นอุปกรณ์ที่มีหน้าที่ป้องกันกระแสไฟฟ้าเกินพิกัด (Overload) และไฟฟ้าลัดวงจร (Short Circuit) ในระบบไฟฟ้า โดยจะตัดวงจรไฟฟ้าอัตโนมัติเมื่อเกิดความผิดปกติ ช่วยป้องกันอุปกรณ์ไฟฟ้าเสียหายและลดความเสี่ยงในการเกิดอัคคีภัย เบรกเกอร์มีบทบาทสำคัญในระบบไฟฟ้าภายในบ้าน อาคารพาณิชย์ และโรงงานอุตสาหกรรม เพื่อเพิ่มความปลอดภัยและเสถียรภาพของระบบ

ประเภทของเบรกเกอร์

  • Miniature Circuit Breaker (MCB):
  • Molded Case Circuit Breaker (MCCB):
  • Residual Current Circuit Breaker (RCCB):
  • Air Circuit Breaker (ACB):
  • Vacuum Circuit Breaker (VCB):

ประโยชน์ของเบรกเกอร์

  • ป้องกันไฟฟ้าลัดวงจร: ลดความเสี่ยงของการเกิดไฟฟ้าลัดวงจรที่อาจทำให้เกิดความเสียหายต่ออุปกรณ์ไฟฟ้าและโครงสร้าง
  • ป้องกันกระแสไฟเกินพิกัด: ช่วยปกป้องอุปกรณ์ไฟฟ้าไม่ให้เสียหายจากการใช้งานที่เกินกำลัง
  • เพิ่มความปลอดภัย: ลดความเสี่ยงของการเกิดอัคคีภัยและอันตรายต่อผู้ใช้งาน
  • สะดวกในการบำรุงรักษา: ง่ายต่อการตรวจสอบและซ่อมแซมในกรณีที่วงจรไฟฟ้าทำงานผิดปกติ

วิธีเลือกเบรกเกอร์

  • พิจารณากระแสไฟฟ้าและแรงดัน: เลือกเบรกเกอร์ที่รองรับกระแสและแรงดันไฟฟ้าในวงจร
  • ตรวจสอบประเภทของวงจร: เช่น ระบบไฟฟ้าในบ้านหรืออุตสาหกรรม
  • เลือกประเภทเบรกเกอร์ที่เหมาะสม: พิจารณาคุณสมบัติของเบรกเกอร์ให้ตรงกับการใช้งาน

สรุป

เบรกเกอร์เป็นอุปกรณ์สำคัญที่ช่วยป้องกันและเพิ่มความปลอดภัยให้ระบบไฟฟ้า ควรเลือกใช้งานเบรกเกอร์ที่เหมาะสมกับประเภทวงจรไฟฟ้าและสภาพแวดล้อม เพื่อป้องกันความเสียหายและลดความเสี่ยงในการเกิดอุบัติเหตุไฟฟ้า หากต้องการคำแนะนำเพิ่มเติม ติดต่อเราได้ทันที!

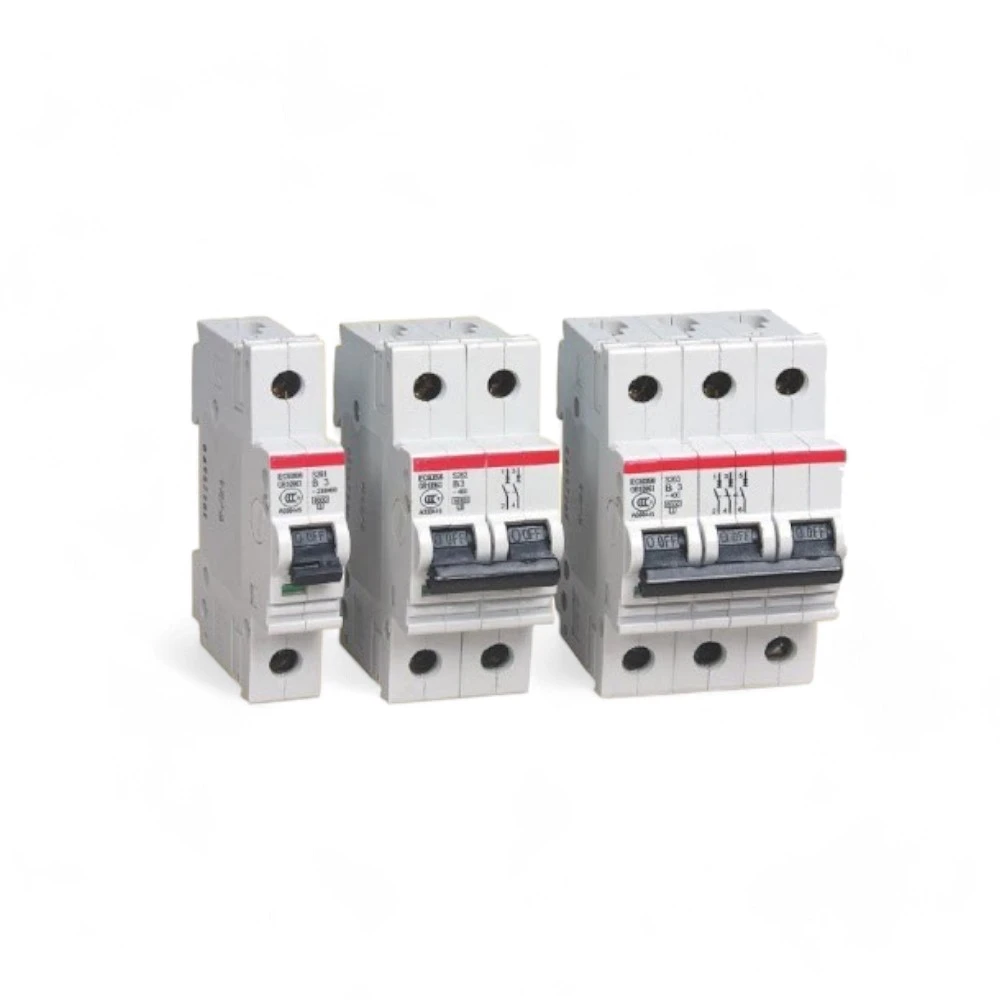

Miniature Circuit Breakers (MCBs)

Miniature circuit breaker หรือเรียกว่าเบรกเกอร์ลูกย่อย MCB เป็นเบรกเกอร์ชนิดหนึ่ง มีขนาดเล็ก สำหรับใช้ในบ้านหรืออาคารที่มีกระแสไฟฟ้าไม่เกิน 100 A มีทั้งขนาด 1, 2, 3 และ 4 Pole ใช้ได้กับระบบไฟฟ้า 1 เฟสและ 3 เฟส เบรกเกอร์ลูกย่อย MCB มี 2 แบบที่นิยมใช้กันคือ Plug-on และ DIN-rail ในประเทศไทยส่วนใหญ่ใช้แบบ Plug-on ที่รู้จักกันมากคือเบรกเกอร์ลูกย่อย MCB Square D ของ Schneider Electric
บรกเกอร์ลูกย่อย MCB ส่วนมากใช้ติดตั้งภายในอาคาร ใช้ติดตั้งเป็นอุปกรณ์ป้องกันร่วมกับแผงจ่ายไฟฟ้าย่อย (Load center) หรือแผงจ่ายไฟฟ้าในห้องพักอาศัย (Consumer unit) มีพิกัดกระแสลัดวงจรต่ำ เป็นเบรกเกอร์ชนิดที่ไม่สามารถปรับตั้งค่ากระแสตัดวงจรได้ และส่วนใหญ่จะอาศัยกลไกการปลดวงจรในรูปแบบ thermal และ magnetic
เบรกเกอร์ลูกย่อย MCB ที่เป็นที่รู้จักกันดี เช่น เบรกเกอร์ MCB Square D ของแบรนด์ Schneider ที่จะพบบ่อยตามบ้านเรือนคนไทย นอกจากนี้ยังมีเบรกเกอร์ MCB Schneider รุ่นอื่นๆ อีกมากมายที่ได้รับความนิยม และเบรกเกอร์ MCB ของ ABB จะถูกติตดั้งในตู้คอนซูมเมอร์ ยูนิท หรือตู้โหลดเซ็นเตอร์

Download

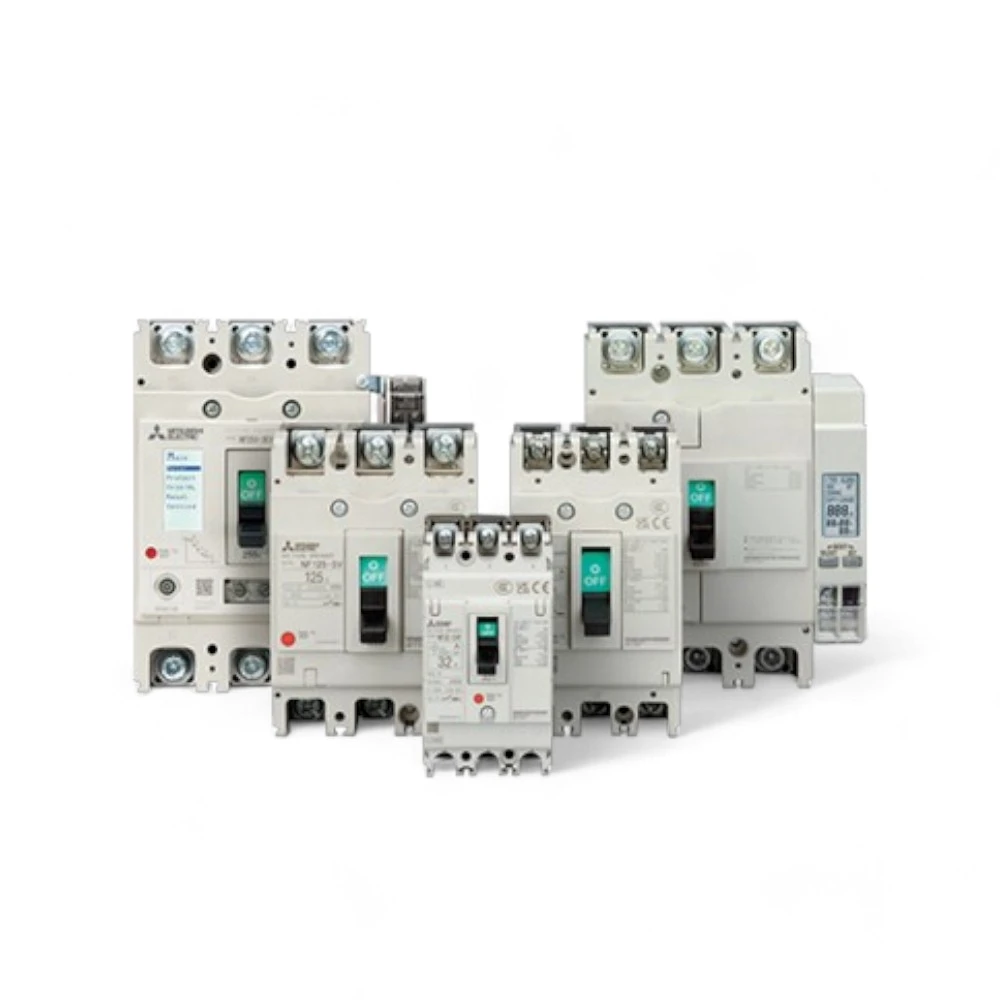

Moulded Case Circuit Breakers (MCCB)

เบรกเกอร์ MCCB (Molded Case Circuit Breaker) เป็นเบรกเกอร์ชนิดหนึ่งที่เป็นทั้งสวิตช์เปิด-ปิดวงจรไฟฟ้า และเปิดวงจรเมื่อมีกระแสเกินหรือไฟลัดวงจร เบรกเกอร์ชนิดนี้ใช้กับกระแสไฟตั้งแต่ 100 – 2,300 A เหมาะกับติดตั้งในอาคารขนาดใหญ่หรือโรงงานอุตสาหกรรม ติดตั้งในพาเนล บอร์ด

การเลือกใช้งานบางครั้งจะเลือกเบรกเกอร์ผิดประเภท ระหว่าง MCB กับ MCCB เนื่องจากเบรกเกอร์ทั้ง 2 แบบมีพิกัดทนกระแสใช้งาน (AT) ที่คล้ายกัน แต่ถ้าจะให้แน่นอนจริงๆ ต้องดูที่ค่าพิกัดกระแสลัดวงจรสูงสุดที่ปลอดภัยของเบรคเกอร์ตัวนั้นๆ หรือค่า IC (kA) หากใช้ในอาคารขนาดใหญ่ต้องใช้เบรกเกอร์ MCCB และถ้าในบ้านพักถึงจะใช้เบรกเกอร์ลูกย่อย MCB แล้วต้องเลือกที่พิกัดเท่าไหร่กันถึงจะปลอดภัย?

เบรกเกอร์ประเภทนี้ถือได้ว่าเป็นที่นิยมสำหรับการใช้งานในโรงงานอุสหกรรมและอาคารขนาดใหญ่ ด้วยคุณสมบัติที่สามารถทนกระแสลัดวงจรหรือค่า kA และรองรับกระแสที่สูงกว่าเบรกเกอร์ลูกย่อย (MCB) แต่น้อยกว่าเบรกเกอร์ประเภท ACB ซึ่งขนาดกระแสจะมีตั้งแต่หลักสิบจนถึงหลักพันแอมป์ ส่วนใหญ่ติดตั้งไว้ในตู้โหลดเซ็นเตอร์ Load Center

Download

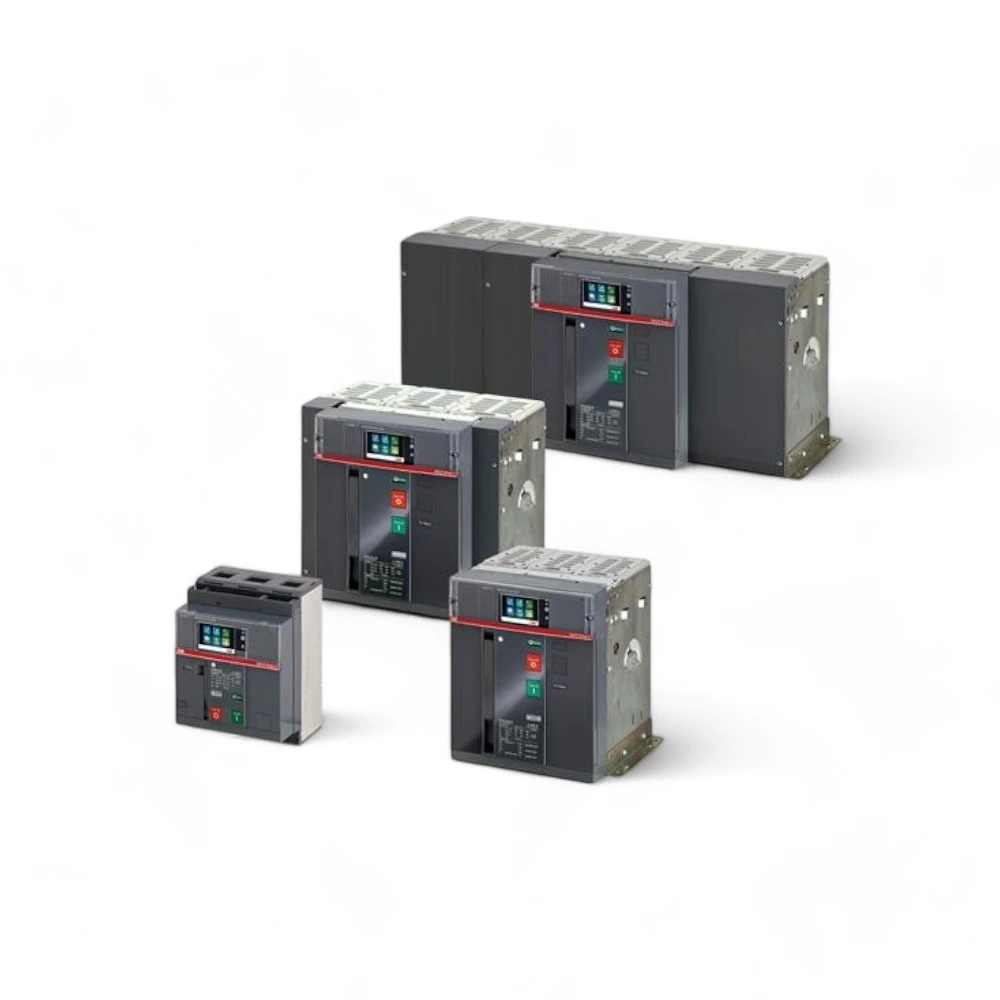

ACB : Air Circuit Breaker (แอร์เซอร์กิตเบรกเกอร์)

เป็นเบรคเกอร์ที่ใช้กับแรงดันที่ต่ำกว่า1000 โวลต์ มีขนาดใหญ่ใช้สำหรับเป็น เมนเบรกเกอร์ โดยทั่วไปมีพิกัดกระแสตั้งแต่ 225-6300 แอมป์ และมี อินเตอร์รัปติง คาปาซิตี(Interrupting Capacity) สูงตั้งแต่ 35-150 กิโลแอมป์ โครงสร้างทั่วไปทำด้วยเหล็กมีช่องดับอาร์ก(Arcing Chamber) ที่ใหญ่โตแข็งแรง เพื่อให้สามารถรับกระแสลัดวงจรจำนวนมากได้ แอร์เซอร์กิตเบรกเกอร์ที่มีขายในท้องตลาด มักใช้อุปกรณ์อิเล็กทรอนิกส์ตรวจจับ และวิเคราะห์กระแสเพื่อสั่งปลดวงจร

Download
